Konfigurationsvejledning
|
Maksimal bearbejdningsstørrelse:
|
Enkelt station: 1130x1130x700mm Dobbelt station: 2400x1130x700mm
|
|
|
kinematisk parametre: |
X-akse:3050mm Bevægelseshastighed:40m/min
|
|
|
Y/V-akse:2200mm Bevægelseshastighed:40m/min
|
||
|
Z-akse:1000mm Bevægelseshastighed:40m/min
|
||
|
C-akse (roterende): ±400 grader Bevægelseshastighed: 22,5 r/min.
|
||
|
A-akse (roterende): ±120 grader Bevægelseshastighed: 22,5 r/min.
|
||
|
Kørselsmetode:
|
X/Y/V/Z-akse: Taiwan ABBA præcisionskugleskruetræk
|
|
|
Elektrisk konfiguration:
|
Kontrolsystem: Italien OSAI Open Key Series
|
|
|
Servodrev: Japan YASKAWA X-serien
|
||
-
Spindeltype: automatisk værktøjsskift (vand-afkølet) + manuel værktøjsskift (luft-afkølet)
-
Spindelkonfiguration: 10kW (HITECO) + 7.5kW manuel spindel til værktøjsskift
- Spindelhastighed: 24000r/min
-

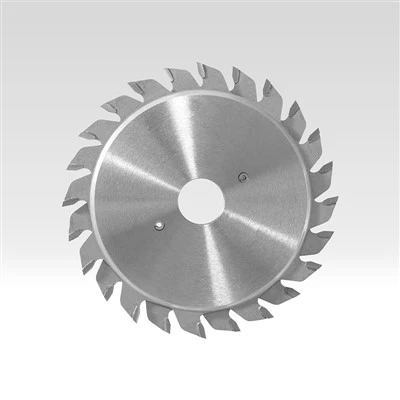

Værktøjsmagasinkapacitet: 8 + 1 (savbladsmagasin)
Video
FAQ
Q: Hvad er den største fordel ved et 5-akset bearbejdningscenter?
A:5-akse VMC'er reducerer behovet for flere opsætninger ved at bearbejde komplekse komponenter i en enkelt operation,minimere justeringsfejl og cyklustider. Denne strømlinede tilgang forkorter gennemløbstider og forbedrer den samlede produktionseffektivitet.
Q: Hvad er almindelige 5-akse CNC-projekter?
A: Frarumfartskomponenter og bildele til dekorative paneler, musikinstrumenter og arkitektoniske modeller, 5-akse CNC-routerprojekter demonstrerer potentialet til at transformere designkoncepter til funktionelle produkter af høj kvalitet.
Spørgsmål: Når man vurderer fem-værktøjsmaskiner af forskellige mærker og modeller, bortset fra pris og parametre, hvad skal man så være mest opmærksom på?
A: Den vigtigste opmærksomhed bør rettes mod "langsigtet-præcisionsstabilitet" og "teknisk skalerbarhed". Nøglen ligger i, om den er udstyret med præcisionsvedligeholdelsesteknologier såsom laserkalibrering og termisk fejlkompensation, samt mærket og åbenheden af kernekomponenter som det numeriske kontrolsystem og servodrev. Dette bestemmer værktøjsmaskinens forarbejdningsydelse om fem år, og om den kan tilsluttes fremtidige automatiserede produktionslinjer.
Spørgsmål: Fem-akseværktøjsmaskiner er så meget dyrere end tre-aksemaskiner. Hvad er egentlig det centrale investeringsafkast for dem?
A: Kerneafkastet er "fuldførelse af kompleks behandling med en fastspænding". Dette medfører direkte tre store fordele: eliminering af flere fastspændingsfejl og væsentlig forbedring af nøjagtigheden; Forkort den samlede behandlingscyklus af komplekse dele markant; Effektiv skæring kan opnås med kortere værktøjer, hvilket forbedrer overfladekvaliteten og reducerer værktøjsomkostningerne. Dens værdi ligger i at behandle komplekse dele med høj-værditilvækst-og overordnet teknologisk innovation.
